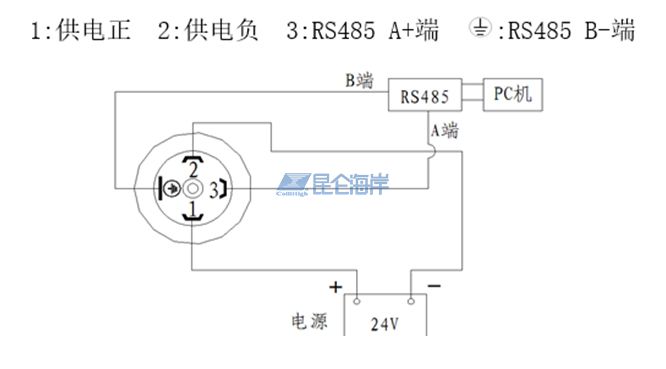

HWG接线：

JWSK-V改地址

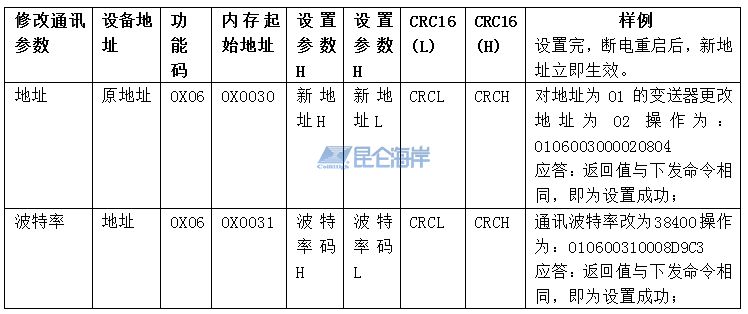

可通过串口更改变送器地址，产品出差默认地址。注意：设置完后，断电重启新地址生效

更改地址（01—FE,16进制），修改通讯波特率（修改波特率适应特别慎重，修改错误可能造成无法通讯）。

注：CRCH为CRC校验高字节，CRCL为CRC校验低字节

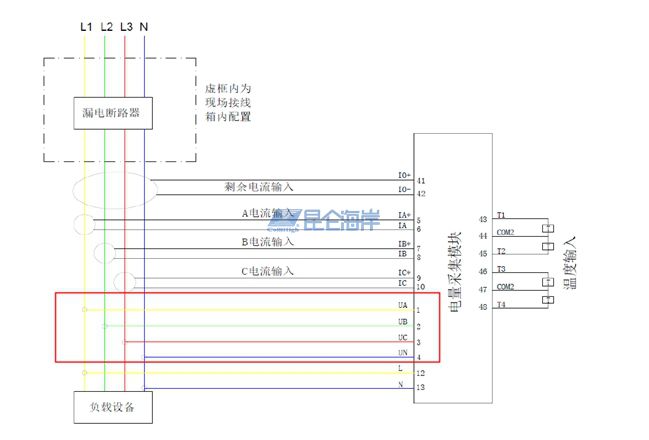

答：请按照昆仑智慧临电部件套装快速指导卡，注册过程云监控，扫描电表侧面的二维码（bsports出厂定制）， 把电表设备添加到过程云，查看实时数据，请查看ABC三相电压。如果有一相电压为零，电表就缺相报警。请检查ABC三相电压的接线，见下图：

红色框内三相电压和零线的接线，检查是否虚接。可以用万用表量电表的端子1，2，3和4之间的电压， 大约为220VAC是正常的。是零表示虚接，电表缺相报警。

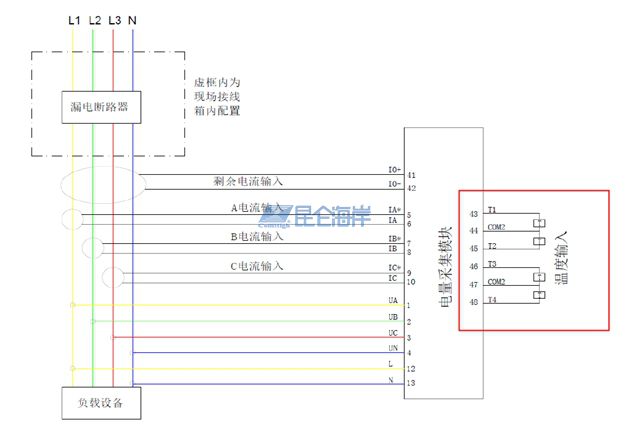

答：客户用过程云监控添加了电表设备， 温度显示-200或其他不正常的数值，请检查温度接线是否正确，参见下图：

现场发货共4个温度探头， 2个温度探头共用一个公共端。

ABC三相温度探头紧贴ABC三相电缆上。N温度探头贴到零线电缆上。

A和B温度端子接到电表端子43(T1)和45(T2)上，A和B的温度探头的公共端接到电表的44端子（COM2）上。

C和N温度端子接到电表端子46(T3)和48(T4)上，C和N的温度探头的公共端接到电表的47端子（COM2）上。

检查接线要紧固，不要松动。

答：客户用过程云监控添加了电表设备， 设备正常运行电流显示0或其他不正常的数值，请检查电流互感器的接线是否正确，参见下图：

红框内是三相电流互感器的接线。请检查电流互感器的接线方向和端子是否正确。

动力线在穿过电流互感器时要注意方向，要与火线电流同向。请参照电流互感器上的电流方向箭头标识。
